Gięcie kształtowników



Gięcie kształtowników

Gięcie profili stalowych, gięcie rur i kształtowników stanowi kluczowy element procesu budowy konstrukcji metalowych. Nowoczesne giętarki pozwalają na gięcie profili nie tylko o różnych kształtach, ale i rozmiarach, co umożliwia realizację nawet najbardziej wymagających projektów.

Gięcie profili – gięcie rur i kształtowników

Rury stalowe wykorzystywane są zarówno w budownictwie jak i przemyśle, ważne jest więc by były one odpowiednio dopasowane do danego projektu. Podobnie sytuacja ma się w związku z innymi kształtownikami, stosowane są one często jako belki nośne w konstrukcjach. W tym celu wykonuje się precyzyjne gięcie rur oraz kształtowników, co zapewnia precyzyjne i trwałe efekty.

Gięcie profili – jak to wygląda?

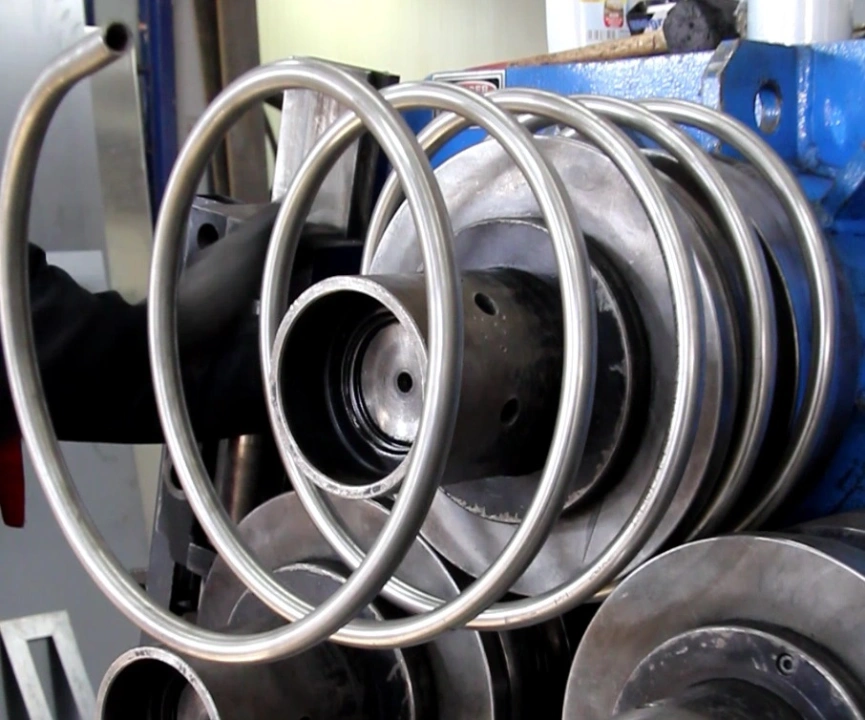

Gięcie profili odbywa się na dwa sposoby, mowa tu o gięciu na zimno oraz gięciu indukcyjnym. Gięcie profili na zimno wykonuje się poprzez walcowanie danego kształtownika przy użyciu zestawu trzech rolek, które przez wywarcie miejscowego nacisku na profil przekraczają granice plastyczności stali, efektem czego jest wprowadzenie stałego odkształcenia. Gięcie rur i innych kształtowników nie odbywa się dopóki wybrany profil nie dotknie wszystkich trzech rolek naraz – odkształcenie następuje dopiero kiedy podawany profil zetknie się z trzecią rolką. Poziom i wielkość odkształcenia profilu zależy od położenia rolek, im większe wykonane jest odkształcenie, tym profil będzie miał mniejszy promień.

Gięcie profili – zachowanie stali w czasie procesu

Przekroczenie granicy plastyczności w czasie gięcia profili na zimno skutkuje utwardzeniem stali, zmianie może ulec też wytrzymałość giętego materiału, szczególnie w przypadku małych promieni. Warto tu zaznaczyć, że kształtowniki wykonane ze stali niskowęglowej i konstrukcyjnej nie wykazują zmian we właściwościach w zakresie granicy plastyczności w trakcie gięcia profili. Dość często najistotniejszym efektem gięcia profili dla danego projektu jest estetyka. Warto więc zaznaczyć, że stal ma tendencję do rozciągania po zewnętrznej stronie giętego kształtownika, wewnętrzna część łuku natomiast może ulec zgrubieniu, efektem czego może być widoczne zniekształcenie wywołane procesem gięcia.

Gięcie profili – promień minimalny

Minimalny promień do jakiego dany profil może zostać zgięty bez wystąpienia zniekształceń zależy od jego właściwości i zastosowanej techniki gięcia. Każdy rodzaj kształtownika ma inne charakterystyki gięcia, do tego dochodzą różne metody gięcia, dlatego też opracowanie ostatecznej listy minimalnych promieni jest dość trudne.

Gięcie profili – zastosowanie

Gięcie rur i innych profili znajduje zastosowanie w wielu dziedzinach przemysłu. W przemyśle motoryzacyjnym gięte profile wykorzystywane są jako elementy konstrukcyjne i ozdobne, mowa tu o elementach zawieszenia, ramach, belkach i uchwytach. Szerokie zapotrzebowanie na gięcie profili pochodzi z budownictwa - używane są one jako elementy konstrukcyjne oraz jako wykończeniowe. W przemyśle maszynowym gięte profile wykorzystuje się do produkcji maszyn oraz jako elementy konstrukcyjne i podpory. W branżach takich jak przemysł lotniczy, meblowy, medyczny i spożywczy, gięte profile stosowane są jako elementy konstrukcyjne i ozdobne.

Gięcie profili

Gięcie profili to jeden z kluczowych procesów w obróbce metali, który ma na celu nadanie odpowiedniego kształtu elementom stalowym, aluminiowym czy z innych stopów, które będą używane w konstrukcjach, instalacjach czy urządzeniach. Gięcie profili to technika wykorzystywana w wielu branżach, od budownictwa po przemysł motoryzacyjny, a także w produkcji elementów wyposażenia wnętrz, może dotyczyć różnych kształtów profili, w tym rur, kształtowników, blach i innych form. Gięcie profili umożliwia nadanie tym kształtownikom nowych, bardziej funkcjonalnych kształtów, co jest szczególnie ważne w kontekście tworzenia konstrukcji o zmiennych wymaganiach.

Gięcie profili może być realizowane na kilka sposobów, w zależności od materiału, rodzaju profilu i oczekiwanego efektu końcowego. Kluczowym krokiem jest wybór odpowiedniego materiału, który będzie gięty. Stale, aluminium czy stopy metali różnią się właściwościami mechanicznymi, co ma wpływ na wybór odpowiedniej metody gięcia. Kolejnym krokiem gięcia profili jest zaprojektowanie przeróbki. W zależności od wybranej techniki gięcia, konieczne jest odpowiednie przygotowanie narzędzi i urządzeń. Może to obejmować dostosowanie matryc, rolek lub innych komponentów giętarki. Po odpowiednich przygotowaniach można przystąpić do gięcia profili – jest to kluczowa faza, w której materiał jest poddawany działaniu sił między innymi poprzez rolki, prasy, czy giętarki CNC. Po przeprowadzeniu gięcia profili często konieczne jest wykonanie dodatkowych zabiegów, takich jak spawanie, szlifowanie, czy malowanie, aby zapewnić odpowiednią jakość oraz estetykę wyrobu.

Gięcie profili można realizować różnymi metodami, które dobiera się w zależności od materiału, kształtu profilu oraz wymagań dotyczących dokładności i wytrzymałości. Gięcie profili na zimno odbywa się w temperaturze pokojowej, co pozwala na uzyskanie wysokiej precyzji kształtów. W gięciu profili na gorąco materiały są podgrzewane do wysokiej temperatury przed gięciem, co znacznie zmniejsza ich twardość i zwiększa plastyczność. Gięcie profili na rolkach to proces, w którym profil przechodzi przez zestaw rolek, które stopniowo formują materiał w pożądany kształt. Wraz z postępem technologicznym, do gięcia profili coraz częściej wykorzystuje się maszyny sterowane numerycznie komputerowo (CNC), które pozwalają na automatyzację procesu gięcia i zapewniają wysoką precyzję oraz powtarzalność.

Gięcie profili znajduje szerokie zastosowanie w wielu dziedzinach przemysłu. W budownictwie gięte profile są używane do konstrukcji stalowych, takich jak ramy budynków, słupy, belki, a także w systemach nośnych. W przemyśle motoryzacyjnym gięcie profili jest niezbędne do produkcji części nadwozia, ram i innych elementów stykających się z wymaganiami aerodynamicznymi i wytrzymałościowymi. W wielu maszynach i urządzeniach gięte profile są stosowane w ramach konstrukcyjnych, kijach roboczych oraz jako elementy przekładniowe. Gięte profile są także ważnym elementem w produkcji mebli i wyposażenia wnętrz. Stalowe czy aluminiowe ramy mogą mieć finezyjne kształty, które wnoszą walory estetyczne oraz funkcjonalne.
